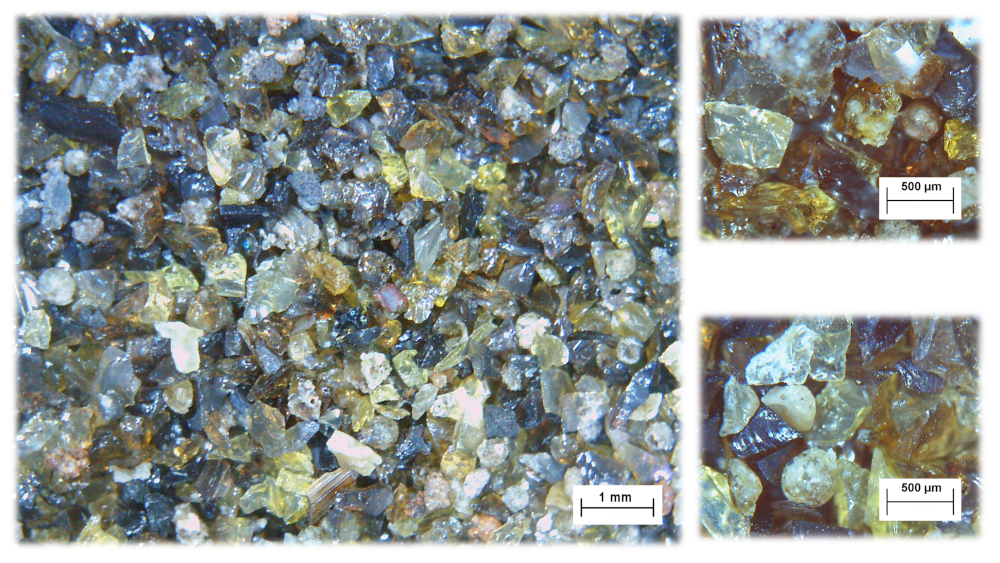

GLASS F36

ANGLE OF THE INTERNAL FRICTION

MATERIAL/NUMBER OF MEASUREMENT	PHIE (°)	PHILIN (°)	PHISF (°)
GLASS F36 1	35,2	35,2	32,9
GLASS F36 2	36,2	36,2	33,8
GLASS F36 3	34	34	32,6
GLASS F36 4	34,5	34,5	32,6
GLASS F36 5	35,9	35,9	33,5
GLASS F36 6	34,2	34,2	32,2
GLASS F36 7	35,1	35,1	32,9
GLASS F36 8	35,7	35,7	33,4
GLASS F36 9	34	34	31,7
GLASS F36 10	35,4	35,4	32,8
GLASS F36 11	35,8	35,5	33,3
GLASS F36 12	35,9	35,7	33,5
GLASS F36 13	36	36	33,6
GLASS F36 14	35,1	34,8	32,9
GLASS F36 15	35,6	35,3	33,1
GLASS F36 16	35,3	35,1	33
GLASS F36 17	35,1	35,1	33,5
GLASS F36 18	36,1	35,8	33
GLASS F36 19	35,6	35,4	33,2
GLASS F36 20	35,5	35,2	33,1
GLASS F36 21	35,2	35,2	33,2
GLASS F36 22	37	37	33,2
GLASS F36 23	35,3	35,3	32,9
GLASS F36 24	35,4	35,4	32,9
GLASS F36 25	34,5	34,5	33,3
GLASS F36 26	35,1	35,1	33
GLASS F36 27	36,1	36,1	33,1
GLASS F36 28	36,1	36,1	33,2
GLASS F36 29	34,6	34,6	32,8
GLASS F36 30	36,1	36,1	33,1

	PHIE (°)	PHILIN (°)	PHISF (°)
Minimum measured value	34,0	34,0	31,7
Maximum measured value	37,0	37,0	33,8
Standard deviation of measurement	0,7	0,7	0,4
Arithmetical mean diameter	35,4	35,3	33,0
Mean deviation	0,5	0,5	0,3

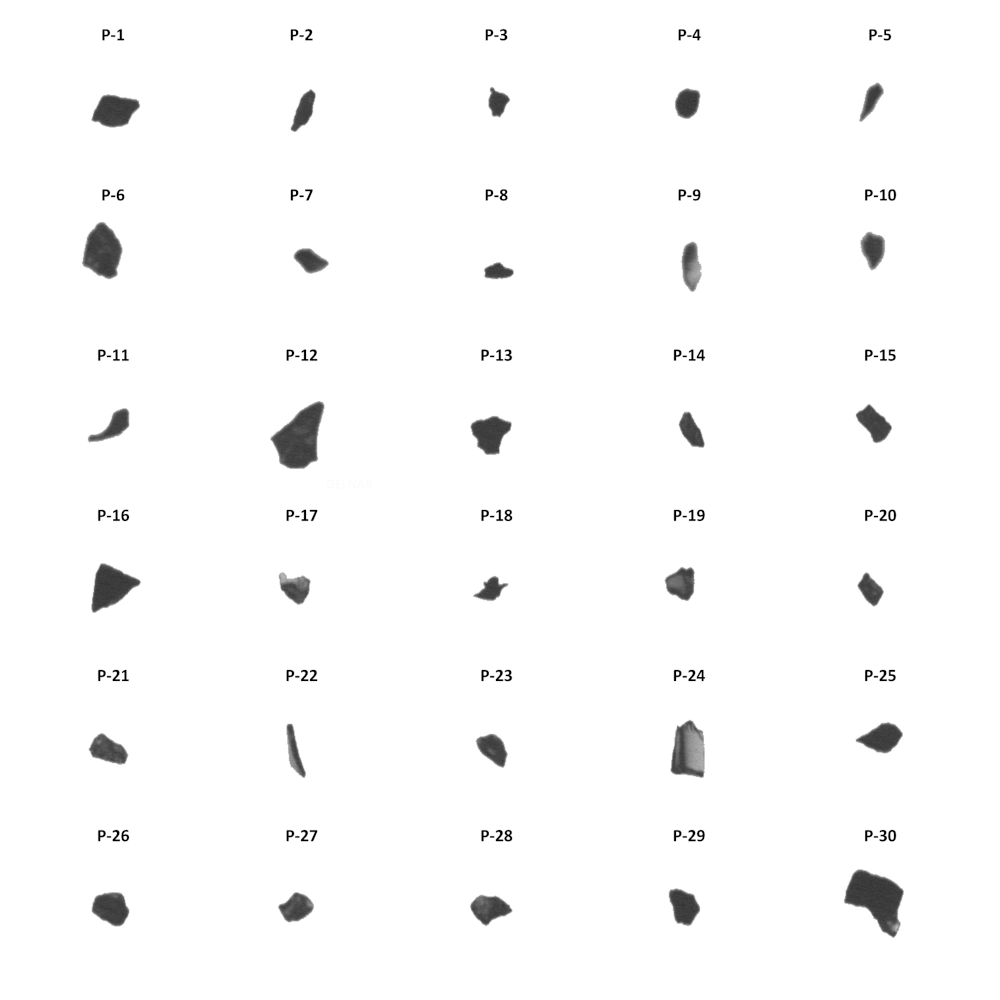

SHAPE OF THE PARTICLES

MATERIAL/NUMBER OF PARTICLE	Sphericity (-)	Circularity (-)	Elongation (-)	Convexity (-)
GLASS F36    P1	0,559	0,874	0,356	0,994
GLASS F36    P2	0,303	0,774	0,632	1,000
GLASS F36    P3	0,523	0,839	0,318	0,978
GLASS F36    P4	0,681	0,943	0,240	1,000
GLASS F36    P5	0,260	0,733	0,624	0,980
GLASS F36    P6	0,604	0,877	0,344	0,978
GLASS F36    P7	0,496	0,893	0,385	0,987
GLASS F36    P8	0,420	0,843	0,443	0,962
GLASS F36    P9	0,339	0,762	0,598	0,949
GLASS F36    P10	0,534	0,855	0,359	0,955
GLASS F36    P11	0,175	0,702	0,585	0,944
GLASS F36    P12	0,407	0,826	0,349	0,987
GLASS F36    P13	0,538	0,852	0,089	0,983
GLASS F36    P14	0,368	0,818	0,544	0,992
GLASS F36    P15	0,455	0,853	0,388	0,981
GLASS F36    P16	0,519	0,814	0,277	0,985
GLASS F36    P17	0,441	0,826	0,267	0,952
GLASS F36    P18	0,374	0,725	0,424	0,908
GLASS F36    P19	0,661	0,885	0,117	0,968
GLASS F36    P20	0,508	0,868	0,418	0,981
GLASS F36    P21	0,489	0,855	0,349	0,989
GLASS F36    P22	0,141	0,609	0,765	0,977
GLASS F36    P23	0,491	0,876	0,381	0,992
GLASS F36    P24	0,485	0,844	0,427	0,980
GLASS F36    P25	0,452	0,847	0,389	0,990
GLASS F36    P26	0,676	0,922	0,149	0,993
GLASS F36    P27	0,628	0,896	0,249	0,972
GLASS F36    P28	0,494	0,868	0,282	0,980
GLASS F36    P29	0,510	0,883	0,318	0,993
GLASS F36    P30	0,326	0,792	0,388	0,960

	SPHERICITY (-)	CIRCULARITY (-)	ELONGATION (-)	CONVEXITY (-)
Minimum measured value	0,141	0,609	0,089	0,908
Maximum measured value	0,681	0,943	0,765	1,000
Standard deviation of measurement	0,132	0,069	0,151	0,019
Arithmetical mean diameter	0,462	0,832	0,382	0,976
Mean deviation	0,103	0,051	0,111	0,014

DISTRIBUTION SIZE OF THE PARTICLES

	Q3 10% – (µm)	Q3 50% – (µm)	Q3 90% – (µm)	SPAN3	U3
GLASS F36 1	539	689	973	0,63	1,41
GLASS F36 2	525	637	896	0,58	1,30
GLASS F36 3	498	633	901	0,64	1,36
GLASS F36 4	516	658	946	0,65	1,36
GLASS F36 5	524	644	862	0,53	1,31
GLASS F36 6	527	681	981	0,67	1,36
GLASS F36 7	504	638	966	0,73	1,35
GLASS F36 8	532	682	985	0,66	1,37
GLASS F36 9	517	649	982	0,72	1,33
GLASS F36 10	532	684	933	0,59	1,35

	Q3 10% – (µm)	Q3 50% – (µm)	Q3 90% – (µm)	SPAN3	U3
Minimum measured value	498	633	862	0,53	1,30
Maximum measured value	539	689	985	0,73	1,41
Standard deviation of measurement	12,18	21,13	40,99	0,06	0,03
Arithmetical mean diameter	521,40	659,50	942,50	0,64	1,35
Mean deviation	10,12	19,60	35,60	0,05	0,02
